Все представленные ускорители разработаны ООО ЛЭУ МГУ
Ускорители для электронно-лучевой стерилизации УЭЛР-10-15-С-1.
Технические характеристики ускорителя.
- Тип выходного излучения ускоренные электроны
- Энергия электронов в номинальном режиме: 10 ± 0,5 МэВ
- Максимальная мощность пучка при энергии 10 МэВ: не менее 15 кВт
- Диапазон регулирования энергии, МэВ 5 - 10
- Максимальная мощность пучка в диапазоне энергий 5 – 10 МэВ: не менее 7кВт
- Диапазон регулирования мощности пучка: от 1 кВт до максимума
- Рабочая частота: 2856МГц
- Полоса сканирования пучка на расстоянии 15 см от выходного фланца:
- ширина, см высота: регулируется от 40 до 60 см
- не менее 3 см
- Частота сканирования электронного пучка: регулируется от 1 до 30 Гц
- Частота следования импульсов электронного пучка: регулируется от одиночных до 400Гц
- Время включения и выхода на рабочий режим после простоя до 24 часов: не более 15 мин.
- Система контроля и управления ускорителя обеспечивает:
- работу ускорителя в местном и удаленном режимах;
- аварийное отключение ускорителя при возникновении нештатных ситуаций и информирование оператора при неисправности устройств ускорителя;
- информирование оператора о состоянии устройств ускорителя и параметрах режима их работы;
- ведение журнала событий;
- удаленную диагностику неисправностей.
- Климатическое исполнение: УХЛ 4.2 по ГОСТ 15150
- Условия эксплуатации при размещении в производственном помещении:
-температура окружающей среды: 10-35 град С
-влажность, не более: 80% при 25 град С
Ускорители для радиационной дефектоскопии УЭЛР-6-2Д, УЭЛР-8-2Д, УЭЛР-10-2Д.
Технические характеристики ускорителя.
- Максимальная энергия ускоренных электрон:
- УЭЛР-6-2Д - 6 МэВ
- УЭЛР-8-2Д - 8 МэВ
- УЭЛР-10-2Д - 10 МэВ
- Диапазон регулирования граничной энергии:
- УЭЛР-6-2Д - 3 - 6 МэВ
- УЭЛР-8-2Д - 3 - 8 МэВ
- УЭЛР-10-2Д - 5 - 10 МэВ
- Максимальная мощность дозы на расстоянии 1 м при максимальной:
- УЭЛР-6-2Д - 10 Гр/мин
- УЭЛР-8-2Д - 10 Гр/мин
- УЭЛР-10-2Д - 40 Гр/мин
- Диапазон регулирования мощности дозы тормозного излучения
на расстоянии 1 м от мишени на центральной оси при максимальной энергии:
- УЭЛР-6-2Д - 1 - 10 Гр/мин
- УЭЛР-8-2Д - 1 - 10 Гр/мин
- УЭЛР-10-2Д - 1 - 40 Гр/мин
- Размер эффективного фокусного пятна, не более: 1,5 мм
- Относительная нестабильность граничной энергии, не более: 5 %
- Относительная нестабильность мощности дозы, не более 10%
- Размер и форма поля облучения на расстоянии 2 м от мишени
при 75% мощности на периферии круг диаметром, не менее 500 мм
- Фактор ослабления излучения локальной радиационной защитой
на расстоянии 1 м от корпуса во всех направлениях, за исключением рабочей зоны, не менее: 10000
- Питание ускорителя: 3 фазы 380 В/50 Гц
- Потребляемая мощность, не более: 25 кВт
- Климатическое исполнение: УХЛ 4.2
- Условия эксплуатации:
-температура окружающей среды: 10-35 0С
-влажность, не более: 80% при 25 0С
Ускорители стационарных досмотровых комплексов.
Технические характеристики ускорителя.
- Значение высокой энергии: 6 МэВ
- Значение низкой энергии: 3,5 МэВ
- Номинальная мощность дозы при высокой энергии: 2,1 Гр/мин на 1м
- Номинальная мощность дозы при низкой энергии: 2,0 Гр/мин на 1м
- Номинальная мощность при модуляции энергии: 4,1 Гр/мин на 1м
- Частота повторения при высокой, низкой моде: 200 Гц
- Частота повторения при поимпульсной моде: 2 х 200 Гц
- Диапазон варьирования сдвига между импульсами: 150-2500 мксек
- Время задержки синхроимпульса относ.сигнала энергии в поимпульсной моде: 100мксек
- Стабильность высокой энергии: 0,5%
- Стабильность низкой энергии: 0,5%
- Стабильность дозы при высокой энергии: 2%
- Стабильность дозы при низкой энергии: 2%
- Стабильность дозы при низкой энергии: 2%
- Время выхода на стабильный режим, не более: 1 сек
- Время прекращения излучения, не более: 10сек
- Размер фокусного пятна, не более: 2мм
- Симметрия излучения в верт. плоскости 7,5 град: +-5%
- Вероятность пропуска импульсов, не более: 5х10
- Вероятность пропуска 2-х последовательных импульсов, не более: 1х10
- Относительная нестабильность граничной энергии, не более: 5 %
- Относительная нестабильность мощности дозы, не более 10%
- Размер и форма поля облучения на расстоянии 2 м от мишени
при 75% мощности на периферии круг диаметром, не менее 500 мм
- Фактор ослабления излучения локальной радиационной защитой
на расстоянии 1 м от корпуса во всех направлениях, за исключением рабочей зоны, не менее: 10000
- Питание ускорителя:
- 3 фазы 380В 50 Гц
- 1 фаза 220В 50Гц
- Потребляемая мощность, не более: 25 кВт
- Климатическое исполнение: УХЛ 4.2
- Условия эксплуатации:
-температура окружающей среды: 10-35 0С
-влажность, не более: 80% при 25 0С

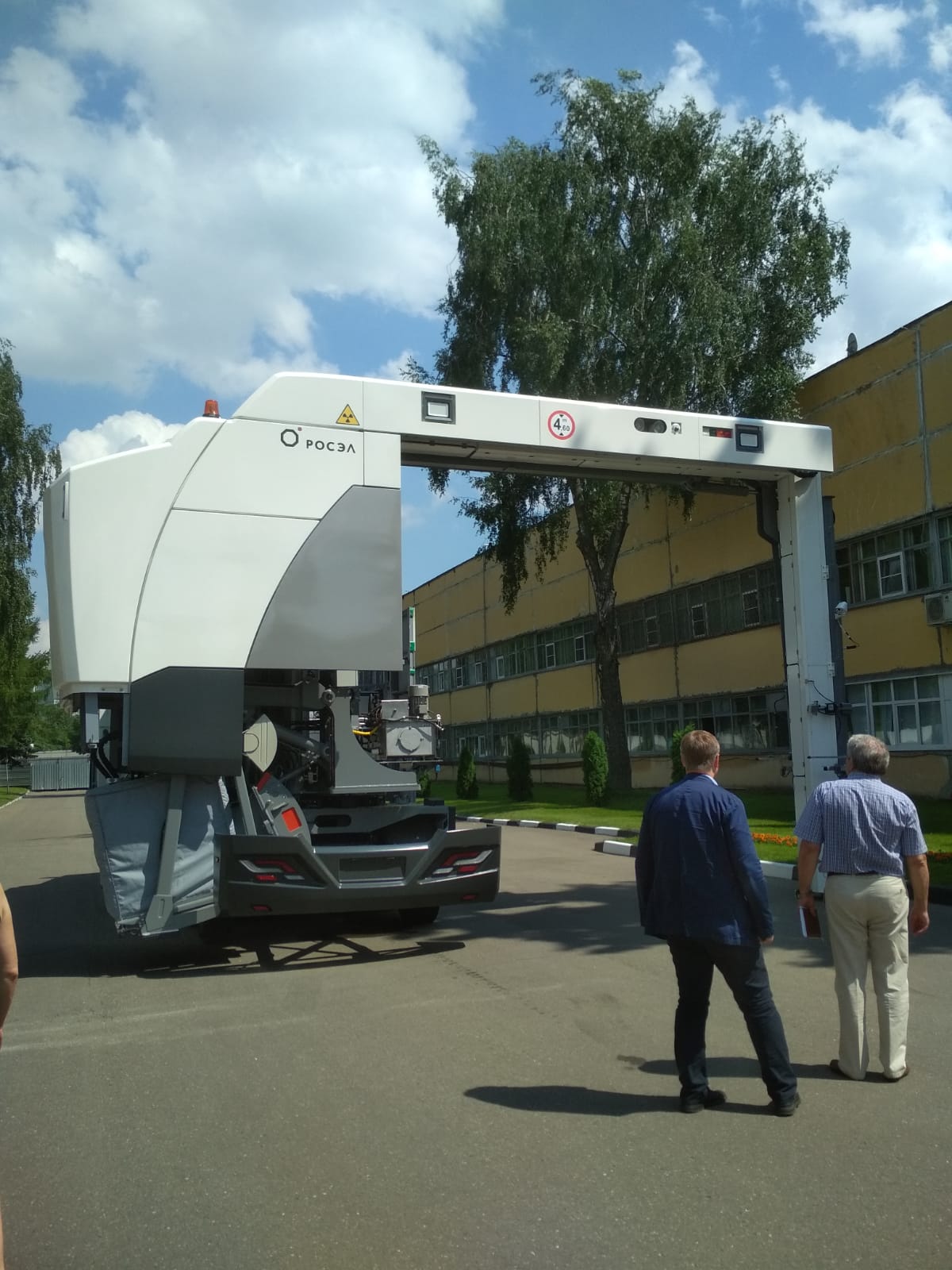

Ускорители мобильных досмотровых комплексов.
Технические характеристики ускорителя.
- Максимальная энергия ускоренных электрон: 8 МэВ
- Диапазон регулирования граничной энергии: 3 - 8 МэВ
- Максимальная мощность дозы на расстоянии 1 м при максимальной: 10 Гр/мин
- Диапазон регулирования мощности дозы тормозного излучения
на расстоянии 1 м от мишени на центральной оси при максимальной энергии: 1 – 10 Гр/мин
- Размер эффективного фокусного пятна, не более: 1,5 мм
- Относительная нестабильность граничной энергии, не более: 5 %
- Относительная нестабильность мощности дозы, не более 10%
- Размер и форма поля облучения на расстоянии 2 м от мишени
при 75% мощности на периферии круг диаметром, не менее 500 мм
- Фактор ослабления излучения локальной радиационной защитой
на расстоянии 1 м от корпуса во всех направлениях, за исключением рабочей зоны, не менее: 10000
- Питание ускорителя: 3 фазы 380 В/50 Гц
- Потребляемая мощность, не более: 25 кВт
- Климатическое исполнение: УХЛ 4.2
- Условия эксплуатации:
-температура окружающей среды: 10-35 0С
-влажность, не более: 80% при 25 0С
